ReVeal — radar velmi dlouhého dosahu

Early warning radar dlouhého dosahu pracující v pásmu VHF využívá fyzikálních vlastností této technologie k včasné detekci a vedení cílů včetně cílů typu stealth, které jsou pro běžné typy radarových systémů neviditelné.

early
warning

stealth

Anti-missile
vysoká
mobilita

Ověřená technologie přehledového radaru včasné výstrahy v pásmu VHF tvoří základ tohoto systému, který odhalí i takzvané neviditelné cíle na velmi velkou vzdálenost, a poskytuje tak dostatečný čas na přípravu obranných složek armády.

Zaručuje také zvýšenou odolnost vůči nepřátelskému napadení díky tomu, že rakety naváděné na cíl pracující v tomto frekvenčním pásmu by potřebovaly anténu rozměrů větších, než jsou rozměry samotné rakety. Tento mobilní systém je připravený k rychlému nasazení ve všech klimatických podmínkách.

Early warning radar dlouhého dosahu pracující v pásmu VHF využívá fyzikálních vlastností této technologie k včasné detekci a vedení cílů včetně cílů typu stealth, které jsou pro běžné typy radarových systémů neviditelné.

Základní charakteristiky

  • Pracovní frekvence v pásmu VHF

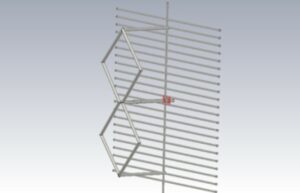

  • Inovativní BiQuad patch anténa
  • Možnost vybavit modulem C2 sloužícím pro podporu velení a řízení
    • Výnosná konzole umožňující dálkové ovládání
  • Daleký dosah
  • Sofistikované číslicové zpracování signálů
  • Vysoká odolnost proti účinkům aktivního i pasivního rušení
  • Schopnost zaměření rušičů
  • Vysoké potlačení clutteru od pozemních objektů i meteoútvarů
  • Krátká doba rozvinutí a svinutí
  • Vysoká mobilita
  • Dálkové ovládání a diagnostika, bezobslužný provoz
  • Možnost integrace dotazovače IFF pro identifikaci cílů
  • Integrovaný systém GNSS
  • Vestavěný systém diagnostiky a kontroly parametrů (BITE)
  • Standardní nebo uživatelsky definovaný formát
    výstupních dat
  • Volitelné funkce (GNSS orientace, záznamová zařízení, modul C2 atd.)
  • Nízké náklady na provoz a životní cyklus
  • Jednoduchá údržba

Technický popis

Mobilní radar s automaticky rozvinutelnou vysoce ziskovou anténou tvoří základ robustního systému včasné výstrahy státu s přímým napojením na složky protivzdušné obrany. Technicky relativně jednoduché řešení systému zajišťuje dlouhodobou spolehlivost a operační nasazení.

Inovativní anténní systém umožňuje monopulsní zpracování signálu pro dosažení větší přesnosti v azimutu. Plně koherentní frekvenčně agilní vysílač spolu s digitálním přijímačem a výkonným signálovým zpracováním zaručují vysoké užitné vlastnosti jak při detekci a sledování vzdálených cílů, tak i při účinném potlačování elektronického rušení (ECM). Modulární design umožňuje další vylepšování schopností v průběhu životního cyklu v souladu s novými poznatky techniky. Systém využívá pokročilé adaptivní nastavení detekčního prahu (CFAR), adaptivní zpracování MTD (rozlišení nepohyblivých cílů) a adaptivní vytváření map clutteru (neužitečné odrazy vysílaného signálu) pro jeho potlačení. Ovládání radaru se provádí pomocí intuitivního grafického uživatelského rozhraní.
