RetTrack
Optický systém pro objektivní záznam a vyhodnocení střelby.
Sada RetTrack slouží k záznamu a vyhodnocování střelby na pevný i pohybující se cvičný cíl. Sada je složena ze dvou pozorovacích stanovišť, stanoviště záznamu a stanoviště vyhodnocení.

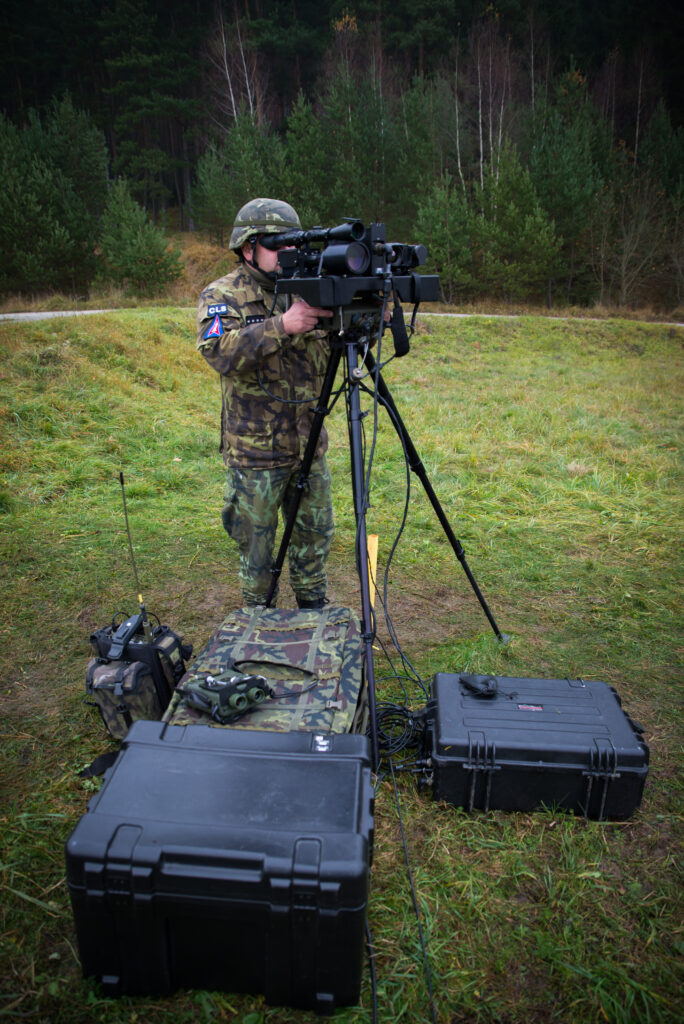

Stanoviště pozorovatelů tvoří stativ a goniometr s připojenou denní a termovizní kamerou. Data z kamer a goniometrů jsou přenášena po optickém spoji do počítače, kde jsou ukládána. Po provedení záznamu jsou data vyhodnocena a výsledky je možno zobrazit či vytisknout.
Sadu RetTrack obsluhují 3 osoby.
Přeprava komponent sady je rozdělena do 4 přepravních boxů. Boxy jsou v odolném provedení pro venkovní prostředí.
Optický systém pro objektivní záznam a vyhodnocení střelby.
Základní charakteristiky
- Záznam dat z denní kamery, termovizní kamery a goniometru pozorovacího stanoviště 1
- Záznam dat z denní kamery, termovizní kamery a goniometru pozorovacího stanoviště 2
- Reprodukce a archivace zaznamenaných dat
- Vyhodnocení přesnosti střelby
Technický popis
Denní kamera
- Rozlišení 1936 (H) x 1458 (V)
- Zorné pole 1,0° (H) x 0,8° (V)
- Objektiv 400 mm / f 5.6
Externí napájení
- Napájecí napětí 20 – 27 V
Přesnost vyhodnocení
- Chyba výpočtu vzdálenosti průletu střely a cíle
- 5 m ve vzdálenosti 3000 m
- Vzdálenost pozorovacích stanovišť
- 300 – 1000 m
- Maximální vzdálenost cíle
- 7000 m
